ワイヤー放電加工機

詳細

ワイヤー放電加工機
XY軸移動量:600*400mm
Z軸移動量：300mm（水没加工可能高さ270mm）
最大加工部サイズ：1000*800*300mm
最大ワーク積載量:600kgs
最大テーパー加工角度：±15度/±80度
ラインテンション:0.5 - 2.4KG

カテゴリー

放電加工機

Share to

お問い合わせを送る

ワイヤ EDM 切断機（放電加工）は、CNC 工作機械の一種であり、電極ワイヤ（通常は銅）として知られる連続的に動く細い金属ワイヤ-を電極として利用し、ワークピースに対してパルス状の火花放電を生成します。このプロセスでは 6,000 度を超える温度が発生し、金属が侵食され、材料が切断されて目的のワークピースが形成されます。

高精度部品の加工において、ワイヤ放電加工機は航空宇宙産業、自動車産業、医療産業などのさまざまな分野で広く使用されています。{0}

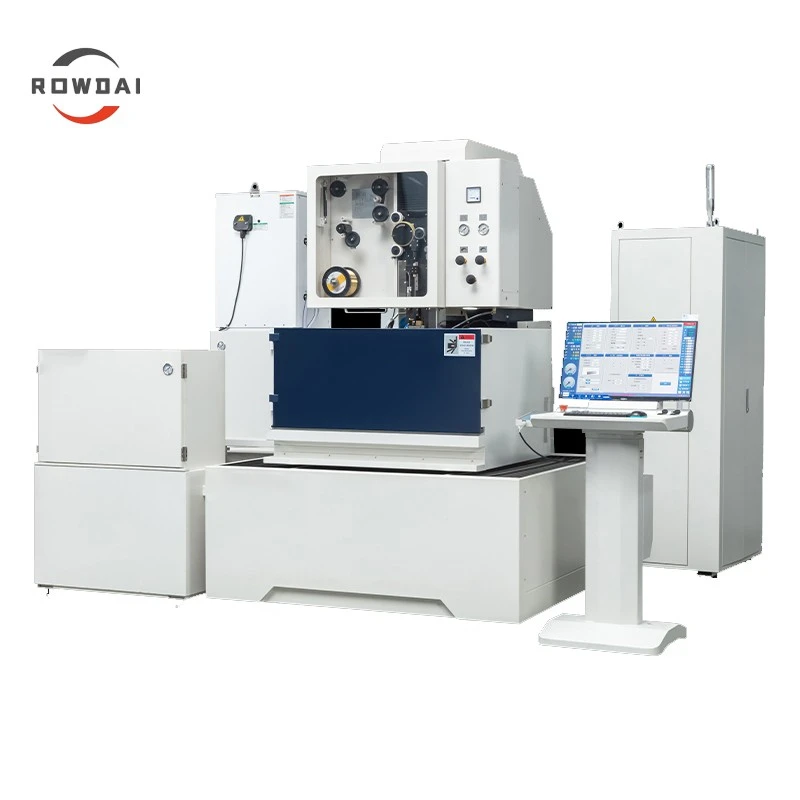

ワイヤー放電加工機

機械本体は T-}高剛性-鋳鉄で鋳造されています
X、Y軸はリニアモーターで駆動
U、V、Z軸にはACサーボモーターを採用
Windows 10 システムコントローラーと Windows 操作インターフェイス
安定した高速自動糸通しシステム（オプション）-
高効率-ワイヤ-カット放電電源
1umの画面表示解像度
高精度コーナー減速機能-
処理液恒温システム

CNC制御構成

Windows 10 Windows版の操作インターフェース
27インチLED HDディスプレイ
8GB のメモリ容量を備えた 64- ビットの産業グレードのコンピュータ
産業用-グレードの 64GB ソリッドステートハードドライブ-
U ディスクを使用してデータにアクセスする
RJ-45ネットワークデータアクセス機能。
コントロールボックス手動操作あり
マウスとキーボードのコントロール画面
2D/3D表示カッティンググラフィックス
抗干渉技術-

技術的パラメータ

仕様	RD640
X-Y 軸の移動	600×400mm
U-V 軸の移動	100×100mm
Z軸移動量	300mm(水没加工可能高さ270mm)
最大加工部サイズ	1000×800mm×290mm
最大ワーク積載量	600KG
地面からの作業台の高さ	900～950mm
プログラム可能な軸数	5軸(X、Y、Z、U、V)
最大歩行速度	1500.0mm/分
加工可能な線径	0.15 - 0.3mm
スプール最大積載重量	10.0KG
ラインテンション	0.5 - 2.4キログラム
最速の巻き取り速度-	330mm/秒
最大テーパ加工角度	+/- 15 度 /80mm
機械重量	4500kg
機械的寸法	2600mm×2800mm×2350mm
メカニカルカラー	ホワイトとスチールブルー
最大消費電力	15KVA
Z軸ボールネジ	日本THK
U-軸ボールねじ	日本THK
V-軸ボールねじ	日本THK
X-軸リニアスライド	日本THK
Y-軸リニアスライド	日本THK
Z軸リニアスライド	日本THK
U-軸リニアスライド	日本THK
V-軸リニアスライド	日本THK
X軸リニアモーター	リニアドライブ
Y軸リニアモーター	リニアドライブ
Z軸ACサーボモーター	750W 日本パナソニック
U-軸ACサーボモーター	400W 日本パナソニック
V-軸ACサーボモーター	400W 日本パナソニック
