製品説明

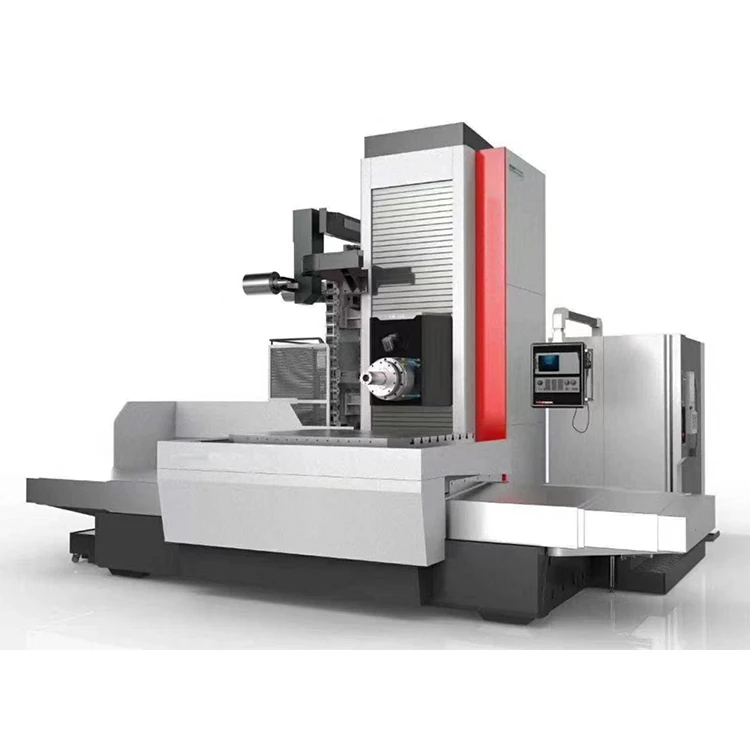

この機械は、一体型ベッド、固定コラム、サイドマウント主軸台を備えたベンチ型レイアウトを採用しています。{{0}ワークテーブルは上下のキャリッジによるクロススライド構造です。主軸台はコラムのガイドウェイに沿って垂直に移動し、機械の主な動きは主軸の回転運動です。
製品特徴
|
アイテム |
仕様 |
ユニット |
TK6111S |
|
主軸台と主軸 |
ボーリングスピンドル径 |
mm |
110 |
|
主軸テーパ穴 |
- |
7:24 ISO 50 |
|
|
ツールホルダータイプ |
- |
BT50 |
|
|
プルスタッド仕様 |
- |
P50T-I |
|
|
主軸速度範囲 |
r/min |
10 – 2000 |
|
|
主電動機の定格出力 |
kW |
15 |
|
|
最大主軸トルク |
N·m |
1200 |
|
|
主軸の最大アキシアル推力 |
N |
15000 |
|
|
分。主軸中心からワークテーブル表面までの距離 |
mm |
0 – 2000 |
|
|
主軸端面からワークテーブル中心までの距離 |
mm |
0 – 1500 |
|
|
作業台 |
作業台全体寸法 |
mm |
1250 × 1400 |
|
作業台の最大積載量 |
kg |
5000 |
|
|
ツールマガジン（オプション） |
ツールマガジン容量 |
個 |
40 |
|
最大。工具径 / 最大径工具の長さ |
mm |
125 / 400 |
|
|
単一工具の最大重量 |
kg |
25 |
|
|
工具{0}から-の交換時間 |
s |
16 |
|
|
軸移動量 |
X-軸（ワークテーブルの横移動） |
mm |
2000 |
|
Y- 軸 (主軸台の垂直移動) |
mm |
2000 |
|
|
Z-軸（ワークテーブルの縦方向の移動） |
mm |
1500 |
|
|
W-軸（スピンドルの軸方向移動量） |
mm |
600 |
|
|
送り速度範囲 |
X/Y/Z軸 |
mm/分 |
2.5 – 10000 |
|
W軸 |
mm/分 |
2.5 – 10000 |
|
|
早送り速度 |
X/Y/Z軸 |
mm/分 |
10000 |
|
W軸 |
mm/分 |
10000 |
|
|
B軸 |
r/min |
1 |
|
|
位置決め精度 |
X、Y、Z 軸 |
mm |
0.015 |
|
W軸 |
mm |
0.02 |
|
|
B軸 |
'' (秒角) |
8 |
|
|
繰り返し位置決め精度 |
X、Y、Z 軸 |
mm |
0.012 |
|
W軸 |
mm |
0.012 |
|
|
B軸 |
'' (秒角) |
6 |
|
|
総電力量（概算） |
- |
kVA |
50 |
|
- |
mm |
6500 × 4100 × 4000 |
|
|
- |
kg |
23500 |
|
|
機械板金と保護 |
フルマシンエンクロージャ |
- |
フルマシンエンクロージャ |
